HH47蝶式緩沖止回閥

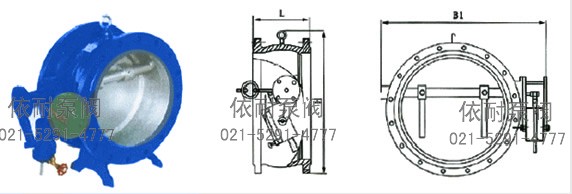

HH47蝶式緩沖止回閥 外形尺寸圖
原理特點
蝶式緩沖止回閥主要用于工業供水、污水處理廠的水泵出口處，防止管網中介質逆流，自動消除破壞性水錘，從而保證水泵和管路不受損壞。蝶式緩沖止回閥主要同閥體、閥瓣、緩沖裝置和微量調節閥組成。蝶式緩沖止回閥具有結構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點，H47X、HH47X、HH47H、H47XF、HDH47X型蝶式緩沖止回閥是工業用水和城市排污的較佳產品。
主要技術參數
- 公稱壓力：1.0～2.5MPa
- 公稱通徑：40～1400mm
- 介質：水、油品、海水、污水
- 適用溫度：0～80℃（如需要，可達200℃）
- 法蘭標準：GB/T 17241.6 GB/T9113
- 試驗標準：GB/T 13927 AP1598
典型安裝圖

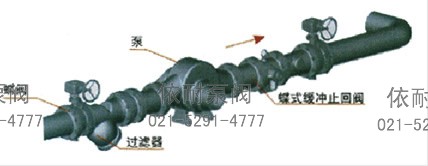

HH47蝶式緩沖止回閥典型安裝圖
主要零件材料
| 零件名稱 | 閥體 | 蝶板 | 密封圈 | 閥桿 | 填料 |
| 材料 | 灰鑄鐵、碳鋼 | 灰鑄鐵、鑄鋼、球墨鑄鐵 | 丁腈耐油橡膠、氯丁橡膠 | 不銹鋼 | 聚四氟乙烯 |
主要尺寸及重量
| DN(㎜) | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 |
| L | 230 | 250 | 270 | 290 | 310 | 350 | 390 | 430 | 470 | 510 | 550 | 630 | 710 |
| H | 550 | 630 | 690 | 780 | 860 | 980 | 1070 | 1220 | 1320 | 1430 | 1550 | 1800 | 1980 |
| B1 | 540 | 600 | 650 | 710 | 770 | 900 | 1090 | 1200 | 1320 | 1420 | 1550 | 1780 | 2000 |
訂購注意事項：
HH47蝶式緩沖止回閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐HH47蝶式緩沖止回閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
