H44F/H41F工程塑料止回閥

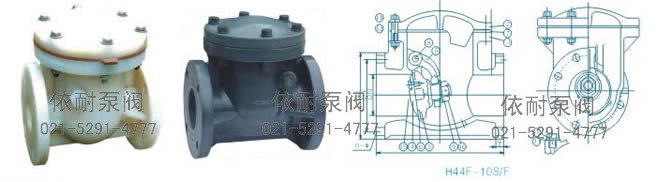

H44F工程塑料止回閥 外形尺寸圖
應用范圍
| 材料Material | 介質溫度℃ Medium temperature | 材料 Material | 介質溫度℃ Medium temperature |
| 增強聚丙烯（RPP） | -14℃~+100℃ | 聚偏二氟乙烯（PVDF） | -40℃~+140℃ |
| 聚氯乙烯（CPVC）,ABS | -20℃~+80℃ | 氯化聚氯乙烯（CPVC） | -20℃~+95℃ |
零件材質表
| 件號NO. | 名稱Name | 材料Material | 件號NO. | 名稱Name | 材料Material |
| 1 | 閥體 Body | RPP.PVDF.PPH.ABS.UPVC.CPVC | 9 | 螺帽 Nut | RPP.PVDF.PPH.ABS.UPVC.CPVC |
| 2 | 閥蓋 Bonnet | RPP.PVDF.PPH.ABS.UPVC.CPVC | 10 | 填片 Packing | RPP.PVDF.PPH.ABS.UPVC.CPVC |
| 3 | 活板 Moving board | RPP.PVDF.PPH.ABS.UPVC.CPVC | 11 | 螺帽 Nut | 不銹鋼，鋼 |
| 4 | 密封板托盤Sealing ring tray | RPP.PVDF.PPH.ABS.UPVC.CPVC | 12 | 填片Packing | 不銹鋼，鋼 |
| 5 | 擺動肩 Swing axle | RPP.PVDF.PPH.ABS.UPVC.CPVC | 13 | 填片Packing | PTFE(RPP,PVDF) |
| 6 | 密封壓緊 Compression sealing | PTFE | 14 | 螺帽Nut | RPP.PVDF.PPH.ABS.UPVC.CPVC |
| 7 | 上蓋密封 Back seal | PTFE(RPP.PVDF) | 15 | 固定螺絲 Fixed screw | RPP.PVDF.PPH.ABS.UPVC.CPVC |
| 8 | 軸心idm | RPP.PVDF.PPH.ABS.UPVC.CPVC | 16 | 固定梢 Pin | RPP.PVDF.PPH.ABS.UPVC.CPVC |

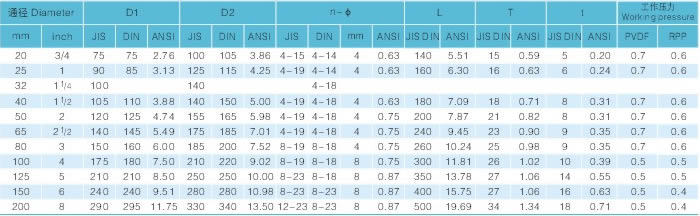

H44F工程塑料止回閥規格尺寸表

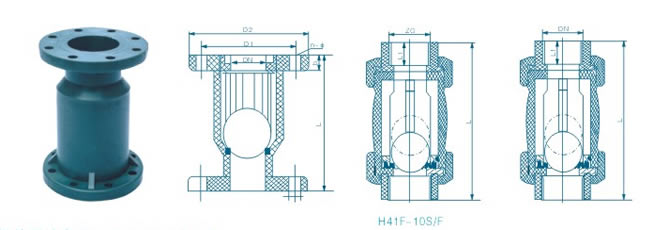

H41F工程塑料止回閥 外形尺寸圖
H41F工程塑料止回閥規格尺寸表
訂購注意事項：
H44F/H41F工程塑料止回閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐H44F/H41F工程塑料止回閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
