H72X黃銅對夾消聲止回閥

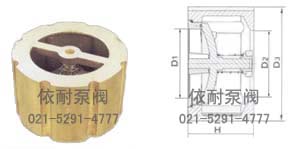

H72X黃銅對夾消聲止回閥 外形尺寸圖
技術規范
型號：H72X-16T
公稱壓力：1.6MPa
工作介質：水
工作溫度：0 ℃ ≤ t ≤ 100℃
開啟壓力：0.01MPa
規格尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| H | 68 | 80 | 80 | 100 | 125 | 142.5 | 170 |
| D1 | 60 | 75 | 85 | 106 | 130 | 150 | 207 |
| D2 | 64 | 77 | 95 | 102 | 140 | 160 | 215 |
| D3 | 120 | 140 | 155 | 175 | 205 | 234 | 289 |
注：密封材料：橡膠
訂購注意事項：
H72X黃銅對夾消聲止回閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐H72X黃銅對夾消聲止回閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
