H12X黃銅立式升降式止回閥

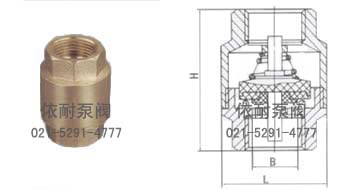

H12X黃銅立式升降式止回閥 外形尺寸圖
技術規范
型號：H12X-10T
公稱壓力：1.6MPa
工作介質：水,油，氣
工作溫度：t≤100℃
圓柱管螺紋符合ISO228標準
規格尺寸
| DN | SIZE | L | B | H |
| 15 | 1/2 | 33 | 16 | 48 |
| 20 | 3/4 | 41 | 21 | 54 |
| 25 | 1 | 48 | 27 | 60 |
訂購注意事項：
H12X黃銅立式升降式止回閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐H12X黃銅立式升降式止回閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
