HQ44X/HQ45X球形止回閥

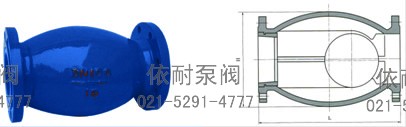

HQ44X單球微阻球形止回閥 外形尺寸圖

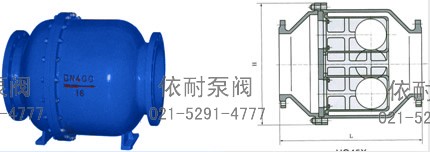

HQ45X雙球微阻球形止回閥 外形尺寸圖
用途及特點
HQ44X單球微阻球形止回閥、HQ45X雙球微阻球形止回閥都是采用橡膠包皮球為閥瓣，他們的原理是在介質的作用下，可在閥體內的滑道上前后滾動，從而起到打開或關閉閥門。HQ44X單球微阻球形止回閥、HQ45X雙球微阻球形止回閥主要特點是流量大，流阻壓力損失小，密封性能好，消聲關閉，可減小水擊波。水平或垂直安裝均可。微阻球形止回閥可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。
主要技術參數
| 型號 | 公稱壓力 （MPa） |
殼體試驗 壓力（MPa） |
密封試驗 壓力（MPa） |
閥體材料 | 球體材料 |
| HQ44/45-10 | 1.0 | 1.5 | 1.1 | 鑄鐵 | 碳鋼包膠 |
| HQ44/45-16 | 1.6 | 2.4 | 1.76 |
HQ44X單球球形止回閥主要外形尺寸
| HQ44X-10/16外形尺寸 | |||||||||
| 公稱通徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L(mm) | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 |
| H (mm) | 180 | 210 | 225 | 245 | 280 | 320 | 380 | 450 | 510 |
| 連接尺寸 | 法蘭連接尺寸PN1.0MPa按GB4216.4-84；PN1.6MPa按GB4216.5-84 | ||||||||
HQ45X雙球球形止回閥主要外形尺寸
| HQ45X-10/16外形尺寸 | ||||||||||||
| 公稱通徑 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| L(mm) | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1350 | 1450 | 1650 | 1900 | 2100 |
| H (mm) | 510 | 570 | 640 | 715 | 815 | 825 | 980 | 1155 | 1260 | 1350 | 1660 | 1700 |
| 連接尺寸 | 法蘭連接尺寸PN1.0MPa按GB4216.4-84；PN1.6MPa按GB4216.5-84 | |||||||||||
訂購注意事項：
HQ44X/HQ45X球形止回閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐HQ44X/HQ45X球形止回閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
