ZHYH46/ZHYH46EJ微阻緩閉蝶型止回閥

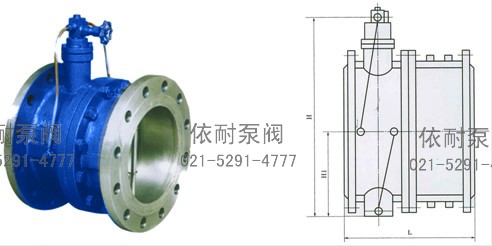

ZHYH46/ZHYH46EJ微阻緩閉蝶型止回閥 外形尺寸圖
主要技術參數
| 型號 | 公稱壓力 （MPa） |
試驗壓力（MPa） | 工作溫度 （℃） |
適用介質 | |
| 殼體 | 密封 | ||||
| ZHYH46H/W-16/25/40CP ZHYH46ej-16/25 |
1.6 | 2.4 | 1.76 | ≤120 | 清水、 海水、污水 |
| 2.5 | 3.75 | 2.75 | |||
| 4.0 | 6.0 | 4.4 | |||
主要零件材料
| 型號 | 閥體、蝶板 | 閥桿、油缸、活塞 | 彈簧 | 閥座 |
| ZHYH46H/W-16/25/40CP ZHYH46ej-16/25 | 碳鋼、不銹鋼 | 不銹鋼 | 不銹鋼 | 不銹鋼 |
主要連接和外形尺寸
| 公稱通徑 DN(mm) |
L | H | H1 | 公稱通徑 DN(mm) |
L | H | H1 |
| 100 | 240 | 280 | 115 | 450 | 470 | 585 | 351 |
| 125 | 260 | 290 | 142 | 500 | 500 | 640 | 379 |
| 150 | 275 | 310 | 172 | 600 | 560 | 720 | 434 |
| 200 | 305 | 350 | 210 | 700 | 620 | 750 | 491 |
| 250 | 340 | 415 | 240 | 800 | 680 | 792 | 549 |
| 300 | 370 | 450 | 264 | 900 | 740 | 900 | 600 |
| 350 | 400 | 480 | 294 | 1000 | 800 | 975 | 655 |
| 400 | 435 | 550 | 324 | 1200 | 920 | 1140 | 770 |
（法蘭連接尺寸：PN1.6、PN2.5、PN4.0MPa按JB/T79-94標準）
訂購注意事項：
ZHYH46/ZHYH46EJ微阻緩閉蝶型止回閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐ZHYH46/ZHYH46EJ微阻緩閉蝶型止回閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
