H44X(SFCV)橡膠瓣止回閥

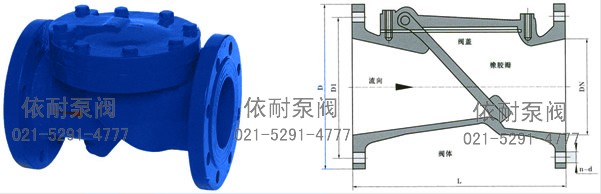

H44X(SFCV)橡膠瓣止回閥 外形尺寸圖
用途及特點
H44X(SFCV)系列橡膠瓣止回閥的零部件設計主要由閥體、閥蓋及橡膠瓣三種主要零件組成。閥門中的橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠制成，閥瓣開關壽命可達100萬次。H44X(SFCV)系列橡膠瓣止回閥采用全流面積設計，具有水頭損失小，不易堆積雜物，維修簡便等特性。H44X(SFCV)系列橡膠瓣止回閥主要適用于臥式安裝的給排水系統，可安裝于水泵出水口處，以防止倒流及水錘對泵損害。H44X(SFCV)系列橡膠瓣止回閥還可安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。
主要規格
| 型 號 | 公稱壓力MPa | 密封試驗 壓力MPa |
殼體試驗 壓力MPa |
最高工作 壓力 MPa |
工作溫度 ℃ |
| H44X-10 | 1.0 | 1.1 | 1.5 | 1.0 | ≤80 |
| H44X-16 | 1.6 | 1.76 | 2.4 | 1.6 |
主要零件材料
| 零件名稱 | 閥體 | 閥蓋 | 閥瓣 |
| 材料 | 鑄鐵 | 鑄鐵 | 鋼材+強化尼龍布 |
主要外形尺寸
| 型號 | DN | L | D | D1 | dn | n |
| H44X-10 H44X-16 | 50 | 203 | 165 | 125 | 17.5 | 4 |
| 65 | 216 | 185 | 145 | 17.5 | 4 | |
| 80 | 241 | 200 | 160 | 17.5 | 8 | |
| 100 | 292 | 220 | 180 | 17.5 | 8 | |
| 150 | 356 | 285 | 240 | 22 | 8 | |
| 200 | 495 | 340 | 295 | 22 | 8 | |
| 250 | 622 | 395 | 350 | 22 | 12 | |
| 300 | 698 | 445 | 400 | 22 | 12 | |
| 350 | 787 | 505 | 460 | 22 | 16 | |
| 400 | 914 | 565 | 515 | 22 | 16 | |
| 450 | 978 | 615 | 565 | 26 | 20 | |
| 500 | 978 | 670 | 620 | 26 | 20 | |
| 600 | 1295 | 780 | 725 | 30 | 20 |
訂購注意事項：
H44X(SFCV)橡膠瓣止回閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐H44X(SFCV)橡膠瓣止回閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
