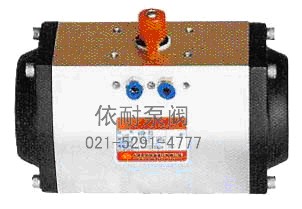

GT氣動執行器系列
結構特點
1、 緊湊的雙活塞齒輪，齒條式結構，嚙合精確，傳動平穩，輸出扭矩穩定。
2、 缸體為擠壓鋁合金，并經硬質陽極氧化處理，表面質地堅硬，耐磨性強。
3、 相同規格有雙作用式和單作用式（彈簧復位）。
4、 活塞和輸出軸的活動部位均安裝耐磨性材料支承，避免金屬件間的直接接觸，減少磨損和摩擦。
5、 安裝、連接尺寸根據國家標準ISO5211.DIN3337和VDI/VDE3845進行設計，可與普通氣動執行器互換。
6、 缸體、端蓋、輸出軸、彈簧、緊固件等均經防腐處理。
7、 輸出軸的安裝連接孔有多種形狀（四方孔、扁孔、軸鏈孔）供選擇。
8、 有常溫型、高溫型、低溫型。
9、 單作用式的彈簧經預壓縮后安裝、易安裝、拆卸、且安全性好。
10、外觀美觀、重量輕、具有防水性能。
技術數據
| 工作介質 | 干燥、清潔不含腐蝕性氣體。 |
| 工作氣源壓力 | 雙作用式：2~8bar |
| 單作用式：4~8bar | |
| 工作溫度 | 常溫型：-20℃~+80℃（丁腈橡膠O型圈） |
| 高溫型：-20℃~+160℃（氟橡膠O型圈） | |
| 低溫型：-40℃~+80℃（硅橡膠O型圈） | |
| 回轉角度 | 標志型：90°±5° |
| 非標志型：0°~180° | |
| 輸出扭矩 | 雙作用式：4~10560N.m |
| 單作用式：6.9~2668N.m | |
| 接口螺紋 | GT40~GT83? G1/8” |
| GT110~GT350? G1/4” |
GTD雙作用式輸出扭矩表
| 型號 | 氣源壓力 | ||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| GTD40 | 3.9 | 5.8 | 7.7 | 9.6 | 11.5 | 13.3 | 15.2 |
| GTD52 | 8.32 | 12.48 | 16.64 | 20.8 | 24.96 | 29.1 | 33.2 |
| GTD63 | 12.2 | 18.3 | 24.4 | 30.5 | 36.3 | 42.8 | 48.9 |
| GTD83 | 29.6 | 44.4 | 59.2 | 74 | 88.8 | 103.6 | 118.4 |
| GTD110 | 74.5 | 111.7 | 149 | 186.2 | 223.5 | 260.5 | 298 |
| GTD127 | 119 | 178.5 | 238 | 297.9 | 357 | 416.5 | 476.5 |
| GTD160 | 236 | 354.6 | 472 | 591 | 709 | 827 | 945 |
| GTD190 | 444 | 667 | 889 | 1111 | 1334 | 1556 | 1778 |
| GTD210 | 488 | 733 | 977 | 1222 | 1466 | 1710 | 1955 |
| GTD255 | 1081 | 1621 | 2162 | 2702 | 3243 | 3783 | 4324 |
| GTD300 | 1662 | 2493 | 3326 | 4156 | 4987 | 5818 | 6650 |
| GTD350 | 2640 | 3960 | 5280 | 6600 | 7920 | 9240 | 10560 |
GTE單作用式輸出扭矩表
| 型號 | 彈簧 數量 |
氣源壓力 | 彈簧復位 | ||||||
| 3 | 4 | ?5 | |||||||
| 開始 | 終點 | 開始 | 終點 | 開始 | 終點 | 開始 | 終點 | ||
| GTE40 | 10 | ||||||||
| 12 | |||||||||
| GTE52 | 10 | 9.74 | 0.84 | 13.9 | 5 | 15.8 | 6.9 | ||
| 12 | 12 | 1.9 | 18.9 | 8.2 | |||||
| GTE63 | 10 | 14.2 | 1.3 | 20.3 | 7.4 | 23.1 | 10.2 | ||
| 12 | 18.1 | 2.7 | 27.8 | 12.4 | |||||
| GTE83 | 10 | 33.8 | 8.6 | 48.6 | 23.4 | 50.6 | 25.4 | ||
| 12 | 44.1 | 13.8 | 60.2 | 29.9 | |||||
| GTE110 | 10 | 89 | 13 | 126.2 | 50.2 | 136 | 60 | ||
| 12 | 114.2 | 18.2 | 168 | 72 | |||||
| GTE127 | 10 | 139.9 | 31.7 | 199.4 | 91.2 | 206.3 | 98.1 | ||
| 12 | 182.5 | 52.5 | 245 | 115 | |||||
| GTE160 | 10 | 299 | 86 | 418 | 205 | 386 | 173 | ||
| 12 | 266 | 7 | 385 | 126 | 465 | 206 | |||
| GTE190 | 10 | 362 | 59 | 584 | 281 | 806 | 503 | 608 | 305 |
| 12 | 529 | 168 | 751 | 390 | 721 | 360 | |||
| GTE210 | 10 | 368 | 147 | 612 | 391 | 857 | 636 | 586 | 365 |
| 12 | 301 | 29 | 545 | 273 | 790 | 518 | 704 | 432 | |
| GTE255 | 10 | 732 | 171 | 1271 | 713 | 1813 | 1253 | 1449 | 889 |
| 12 | 1095 | 423 | 1635 | 963 | 1739 | 1067 | |||
| GTE300 | 10 | 1093 | 53 | 1926 | 886 | 2756 | 1716 | 2440 | 1400 |
| 12 | 1646 | 397 | 2476 | 1227 | 2929 | 1680 | |||
| GTE350 | 10 | 3057 | 1232 | 4377 | 2552 | 4048 | 2223 | ||
| 12 | 2612 | 422 | 3932 | 1742 | 4858 | 2668 | |||
工作原理
雙作用俯視圖

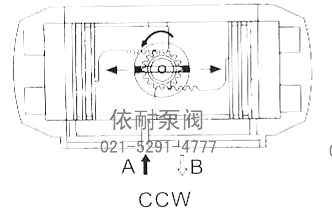

CCW（逆時針方向） 壓縮空氣由A口輸入，使左右活塞向相反方向運動，輸出軸逆時針方向轉動，兩活塞側面的空氣有B口排出。

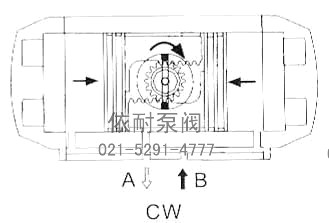

CW（順時針方向） 壓縮空氣由B口輸入，使左右活塞向中心移動，輸出軸順時針方向轉動，兩活塞中間的空氣由A口排出。
單作用俯視圖

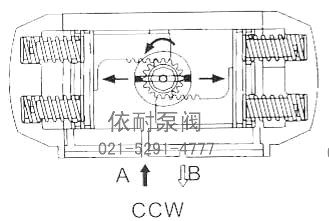

CCW（逆時針方向） 壓縮空氣由A口輸入，使左右活塞向相反方向運動，輸出軸逆時針方向轉動，兩活塞側面的空氣有B口排出

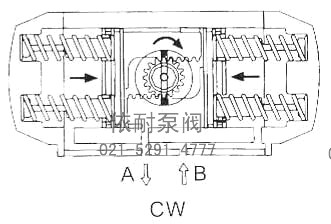

FALL CW（順時針方向） 失氣或失電時，由于彈簧的作用使兩活塞向中心移動，輸出軸順時針方向轉動，空氣由A口排出。

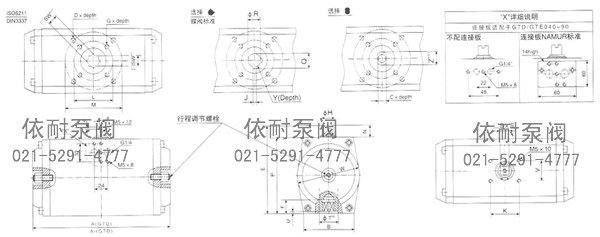

外形及連接尺寸表
| 型號 | A | A1 | B | C×深度 | D×深度 | E | F | G×深度 | H | J | K | L | M | N | P | Q | R | □S×S | □SW | ΦT | U | V | W | Y深 | Z |
| GTD/GTE40 | 104 | - | 45 | 8x12 | M6x10 | 82 | 14 | - | 12 | - | 80 | - | F04.Φ42 | 20 | 60 | - | - | 9x9 | 11x11 | 20 | 1 | 30 | 50 | - | 12 |
| GTD/GTE52 | 130 | - | 50 | 8x12 | M6x10 | 94 | 15 | M5x8 | 12 | 3 | 80 | F03.Φ36 | F05.Φ50 | 20 | 74 | 14.2 | Φ12.7 | 10x10 | 11x11 | 24 | 1 | 30 | 59 | 32 | 12 |
| GTD/GTE63 | 140 | - | 60 | 10x15 | M8x12 | 108 | 15 | M6x10 | 12 | 3 | 80 | F05.Φ50 | F07.Φ70 | 20 | 88 | 14.2 | Φ12.7 | 10x10 | 14x14 | 24 | 1 | 30 | 70 | 32 | 16 |
| GTD/GTE83 | 186 | - | 65 | 10x16 | M8x12 | 128 | 17 | M6x10 | 18 | 5 | 80 | F05.Φ50 | F07.Φ70 | 20 | 108 | 18.4 | Φ15.9 | 13x13 | 17x17 | 32 | 1 | 30 | 91 | 32 | 16 |
| GTD/GTE110 | 254 | - | 90 | 14x22 | M10x16 | 160 | 25 | M8x12 | 25 | 5 | 80 | F07.Φ70 | F10.Φ102 | 20 | 140 | 21.6 | Φ19.1 | 16x16 | 22x22 | 47 | 1 | 30 | 120 | 45 | 22 |
| GTD/GTE127 | 296 | - | 103 | 20x24 | M10x16 | 180 | 25 | M8x12 | 30 | 5 | 80 | F07.Φ70 | F10.Φ102 | 20 | 160 | 24.8 | Φ22.3 | 19x19 | 22x22 | 53 | 1 | 30 | 137 | 45 | 30 |
| GTD/GTE160 | 384 | - | 128 | 28x30 | M12x20 | 228 | 30 | M10x16 | 45 | 8 | 130 | F10.Φ102 | F12.Φ125 | 30 | 198 | 32.1 | Φ28.6 | 28x28 | 27x27 | 66 | 2 | 30 | 173 | 45 | 42 |
| GTD/GTE190 | 501 | - | 118 | 28x30 | M16x24 | 257 | 34 | M10x16 | 50 | 8 | 130 | F10.Φ102 | F12.Φ125 | 30 | 227 | 32.1 | Φ28.6 | 28x28 | 36x36 | 89 | 2 | 30 | 208 | 45 | 42 |
| GTD/GTE210 | 533 | - | 135 | 32x34 | M16x24 | 285 | 34 | - | 45 | 8 | 130 | - | F14.Φ140 | 30 | 255 | 35.3 | Φ31.8 | 28x28 | 36x36 | 89 | 2 | 30 | 224 | 45 | 48 |
| GTD/GTE255 | 589 | 722 | 159 | 40x40 | M20x24 | 332 | 52 | M20x24 | 65 | 10 | 130 | F16.Φ165 | 200x120 | 30 | 302 | 37.4 | Φ33.4 | 28x28 | 46x46 | 119 | 2 | 30 | 274 | 50 | 60 |
| GTD/GTE300 | 638 | 793 | 196 | 40x40 | M20x28 | 380 | 52 | - | 75 | 12 | 150 | - | 200x140 | 30 | 350 | 45.3 | Φ41.3 | 28x28 | 46x46 | 135 | 2 | 30 | 322 | 65 | 80 |
| GTD/GTE350 | 721 | 931 | 220 | 50x50 | M20x28 | 438 | 72 | - | 90 | 12 | 150 | - | 200x160 | 30 | 408 | 50.8 | Φ50.8 | 28x28 | 60x60 | 156 | 2 | 30 | 378 | 70 | 100 |

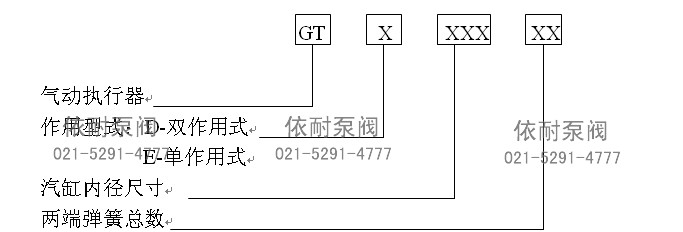

型號編制

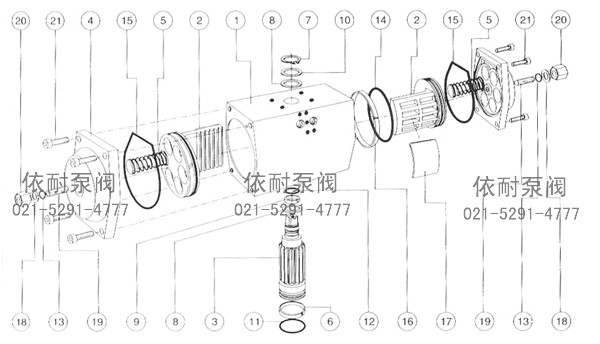

解剝圖
零配件表
| 序號 | 名稱 | 數量 | 序號 | 名稱 | 數量 |
| 1 | 殼體 | 1 | 12 | 軸上O型圈 | 1 |
| 2 | 活塞 | 2 | 13 | 螺栓密封O型圈 | 1 |
| 3 | 旋轉軸 | 1 | 14 | 活塞O型圈 | 1 |
| 4 | 端蓋 | 2 | 15 | 端蓋密封圈 | 2 |
| 5 | 彈簧/彈簧座 | 8-12 | 16 | 活塞導向環 | 2 |
| 6 | 下軸承 | 1 | 17 | 活塞軸瓦 | 2 |
| 7 | 彈性擋圈 | 1 | 18 | 端蓋平墊圈 | 2 |
| 8 | 軸中墊圈 | 2 | 19 | 調節螺栓 | 2 |
| 9 | 上軸承 | 1 | 20 | 六角螺母 | 2 |
| 10 | 軸上平墊圈 | 1 | 21 | 內六角螺栓 | 8 |
| 11 | 軸下O型圈 | 1 |
執行器的容量、重量及開閉時間表
| 雙作用式 | 容量：L | 重量：kg | 單作用式 | 容量：L | 重量：kg | 開或閉時間 |
| GTD40 | 0.13 | 0.69 | GTE40 | 0.065 | 1.2 | ≤0.5 |
| GTD52 | 0.23 | 0.9 | GTE52 | 0.12 | 1.6 | ≤0.5 |
| GTD63 | 0.44 | 1.5 | GTE63 | 0.22 | 2.3 | ≤0.5 |
| GTD83 | 0.88 | 2.6 | GTE83 | 0.41 | 4.1 | ≤1.5 |
| GTD110 | 1.98 | 6.1 | GTE110 | 0.92 | 9.3 | ≤2 |
| GTD127 | 3.13 | 9.2 | GTE127 | 1.5 | 13.9 | ≤2.5 |
| GTD160 | 6.2 | 16.7 | GTE160 | 3.0 | 24.8 | ≤4 |
| GTD190 | 11.8 | 27.1 | GTE190 | 5.7 | 40.8 | ≤5 |
| GTD210 | 16.5 | 32.2 | GTE210 | 8.1 | 46.9 | ≤7 |
| GTD255 | 31.3 | 69.3 | GTE255 | 15.4 | 102.6 | ≤10 |
| GTD300 | 43.9 | 98.9 | GTE300 | 21.5 | 145.3 | ≤10 |
| GTD350 | 65.4 | 148.1 | GTE350 | 31.9 | 216.6 | ≤10 |
執行器的選用
1、 雙作用式GTD
使用雙作用式的執行器，先確定閥門的扭矩，水蒸汽或非潤滑的介質增加25%安全值；非潤滑的干氣介質增加60%安全值；非潤滑用氣體輸送的顆粒粉料介質增加100%安全值；對于清潔、無摩擦的潤滑介質增加20%安全值，然后根據氣源工作壓力，查找雙作用式扭矩表，可得到標準的GTD型號，例如：氣源壓力只有5bar，控制一個需要扭矩400N.m球閥，介質為非潤滑的水蒸汽，考慮到安全因素，增加25%等于500N.m，首先按表查找氣源壓力5bar,然后沿該列垂直查找等于或相近的扭矩數據，選591N.m，再沿該行向左查找其型號，選擇GTD160型。
2、 單作用式（彈簧復位）GTE
使用單作用式執行器，先確定閥門的扭矩，水蒸氣或非潤滑的介質增加25%安全值；非潤滑的干氣介質增加60%安全值；非潤滑用氣體輸送的顆粒粉料介質增加100%安全值；對于清潔、無摩擦的潤滑介質增加20%安全值，然后查找單作用式扭矩表，先查得彈簧復位終點，再查氣源工作壓力終點，氣源壓力扭矩應該大于彈簧復位扭矩，可得到準確的GTE型號，例如：氣源壓力只有4bar，控制一個需要扭矩180N.m碟閥，介質為非潤滑的干燥氣體，考慮到安全因素，增加60%等于288N.m，首先按表查找彈簧復位終點得到相近扭矩305N.m，然后沿該行向左查找氣源壓力4bar的開始扭矩584N.m正好氣源壓力扭矩大于彈簧復位扭矩，再沿該行向左查找其型號，選擇GTE190型。
GTE單作用式輸出扭矩表中，彈簧復位“終點”扭矩即為關閉閥門的扭矩，彈簧復位“開始”扭矩即為打開閥門的扭矩。相對應的氣源壓力開始的扭矩即為關閉閥門的扭矩，氣源壓力“終點”扭矩即為打開閥門的扭矩。
氣動執行器附件的功能及用途
1、 雙作用氣動執行器：控制閥門的開啟和關閉。
2、 單作用氣動執行器：電路、氣路切斷或有故障時、自動關閉閥門。
3、 單電控磁閥：供電時閥門開啟或關閉，斷電時閥門關閉或打開。
4、 雙電控磁閥：一個線圈通電時閥門開啟，另一個線圈通電時閥門關閉，有記憶功能。
5、 回訊器：遠距離傳閥門開或關位置的信號。
6、 電氣定位器：根據電流信號（4~20mA）的大小對閥門的開啟（即介質流量）進行調節控制。
7、 電氣轉換器：將電流信號轉換成氣壓信號，與氣動定位器配套使用。
8、 氣動定位器：根據氣壓信號（0.02~0.1Mpa）大小來控制閥門的開度、進行調節控制。
9、 氣動三聯件：減壓閥、過濾器、油霧器。對氣源穩定、清潔及運動部件起潤滑作用。
10、 手動機構：當電路、氣路切斷或有故障時，用于操作閥門的啟閉。
安裝、調試與維護
1、 GT系列氣動執行器可與閥門直接連接，也可通過支架和接頭與閥門安裝連接。
2、 安裝時必須保證氣動執行器的輸出軸與閥門軸的同軸度。
3、 管接頭及導管內部應清洗干凈，無多余物、粉塵及油污等。
4、 電磁閥、電氣定位器、電器轉換器、氣的定位器、回信器等應按相關說明書進行安裝、調試。
5、 氣動執行器兩端的調節螺釘，可以微量調整閥門的開啟角度。調整后必須將螺母銷緊。
6、 執行器與閥門應同時調試，對閥門加壓到
額定壓力，執行器以氣源壓力0.4~0.7Mpa對兩個進氣口進行切換進氣，觀察閥門打開和關閉情況，應轉動靈活無停頓，無爬行現象，并進行多次反復試驗。
7、 安裝電磁閥的氣動執行器，調試時應先用手動按鈕操作（電磁閥上的紅色按鈕）調試，然后再通電調試。
8、 氣源應保持干燥、清潔、定期對與執行器相配合使用的空氣過濾器進行放水，排污。正常使用情況下應每月檢查一次，每年檢修一次
訂購注意事項：
GT氣動執行器系列產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐GT氣動執行器系列說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
