YT-1000電氣定位器
概要
YT-1000系列電氣定位器與氣動調節閥配套使用，構成閉環控制回路。把控制系統給出的直流電流信號轉換成驅動調節閥的氣信號，控制調節閥的動作。同時根據調節閥的開度進行反饋，使閥門位置能夠按系統輸出的控制信號進行正確定位。該電氣定位器可用于單作用型(彈簧復位型)和雙作用型氣動執行機構。
特點
● 通過CE認證
● 通過防爆等級（Exia ⅡCT6, Exd Ⅱ BT6，Exd Ⅱ CT6）認證
● 通過IP66等級認證
● 具有高抗振性（在5~200Hz時無影響）
● 電氣接口均為多孔形式，便于任意方向連接
● 調校簡單，易于實現正、反作用的轉換
● 對于小型執行機構，通過調節氣孔流量可消除振動現象
● 不需要換零部件即可完成1/2等分控制
● 設計為部件組合式結構，便于維修和保養
● 易于反饋連接
● 空氣消耗低
技術參數
| 型號 項目Model Description | YT-1000L | YT-1000R | ||

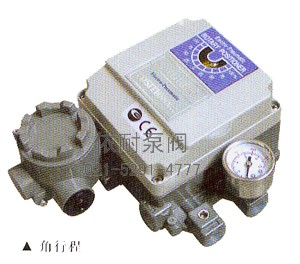

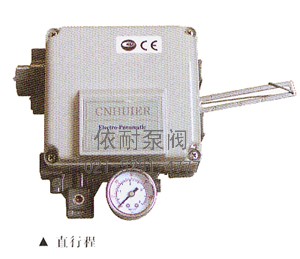

| 直行程 Linear | 角行程 Rotary | |||
| 單作用 Single | 雙作用 Double | 單作用 Single | 雙作用 Double | |
| 輸入信號 Input signal | 4~20mA DC | |||
| 電阻 Impedance | 250±15∩ | |||
| 供氣壓力 Supply pressure | 1.4~7kgf/cm2(20~100psi) | |||
| 行程Stroke | 10~150mm 0~90° | |||
| 氣管接口 Air connection | PT(NPT)1/4 | |||
| 壓力表接口 Gauge connection | PT(NPT)1/8 | |||
| 電氣接口 Conduit | PF1/2(G1/2) | |||
| 防爆等級 Explosion proof | Exd Ⅱ BT6，Exd Ⅱ CT6, Exia CT6 | |||
| 防護等級 Protection | IP66 | |||
| 環境溫度 Ambient temperature | -20℃~70℃ | |||
| 直線性 Linearity | ±1%F.S. ±2% F.S. | |||
| 滯后度 Hysteresis | ±1%F.S. | |||
| 靈敏度 Sensitivity | ±0.2%F.S. ±0.5% F.S. | |||
| 重復性 Repeatability | ±0.5% F.S. | |||
| 空氣消耗量 Air consumption | 3LPM(Sup=1.4kgf/cm2,20psi) | |||
| 流量 Folw capacity | 80LPM(Sup=1.4kgf/cm2,20psi) | |||
| 材料 Material | 鑄鋁Aluminum alloy | |||
| 重量 Weight | 2.7kg(6 lb)2.8kg(6.2 lb) | |||

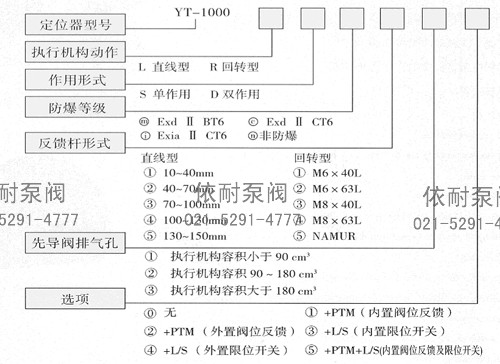

型號說明
訂購注意事項：
YT-1000電氣定位器產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐YT-1000電氣定位器說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
