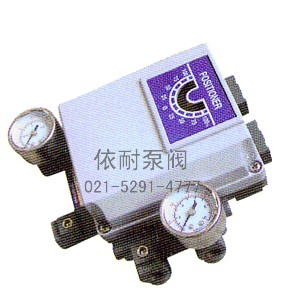

YT-1200氣氣定位器
概要
氣動閥門定位器YT-1200系列產品是從控制系統接手3~15psi 氣源壓力信號，根據信號壓力精密調節控制閥開度的裝置。
特點
● 采用耐震強化結構，在震動大的現場動作也非常穩定。
● 經過100萬次以上疲勞試驗和抗震測試，以確保產品的穩定性。
● 反應速度快，定位準確。
● 通過簡單更換部件就可實現1/2分程控制。
● 耗氣量小，節能性好。
● 正/反作用轉換非常簡單。
● 零點，量程調節非常簡單。
● 反饋連接非常簡單。
3.技術參數
| 型號 項目 Model Description | IP6000 | IP6100 | ||
| 直行程 Linear | 角行程 Rotary | |||
| 單作用 Single | 雙作用 Double | 單作用 Single | 雙作用 Double | |
| 輸入信號 Input signal | 4~20mA DC | |||
| 電阻 Impedance | 250±15∩ | |||
| 供氣壓力 Supply pressure | 1.4~7kgf/cm2(20~100psi) | |||
| 行程Stroke | 10~150mm 0~90° | |||
| 氣管接口 Air connection | PT(NPT)1/4 | |||
| 壓力表接口 Gauge connection | PT(NPT)1/8 | |||
| 電氣接口 Conduit | PF1/2(G1/2) | |||
| 防爆等級 Explosion proof | Exd Ⅱ CT6, Exia CT6 | |||
| 防護等級 Protection | IP66 | |||
| 環境溫度 Ambient temperature | -20℃~70℃ | |||
| 直線性 Linearity | ±1%F.S. ±2% F.S. | |||
| 滯后度 Hysteresis | ±1%F.S. | |||
| 靈敏度 Sensitivity | ±0.2%F.S. ±0.5% F.S. | |||
| 重復性 Repeatability | ±0.5% F.S. | |||
| 空氣消耗量 Air consumption | 3LPM(Sup=1.4kgf/cm2,20psi) | |||
| 流量 Folw capacity | 80LPM(Sup=1.4kgf/cm2,20psi) | |||
| 材料 Material | 鑄鋁Aluminum alloy | |||
| 重量 Weight | 2.7kg(6 lb)2.8kg(6.2 lb) | |||
5.YT-1200尺寸圖
訂購注意事項：
YT-1200氣氣定位器產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐YT-1200氣氣定位器說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
