UJ11H 內螺紋柱塞截止閥

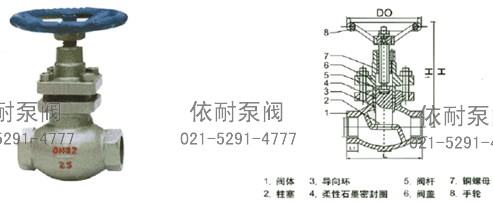

UJ11H-16/25/40C/P 內螺紋柱塞截止閥 結構圖
主要結構尺寸
公稱通徑 DN（mm） |
主要結構尺寸及外形尺寸 | |||||||
| 閥體長度 L |
接頭長度 L1 |
接頭長度 S |
手輪直徑Do | 管螺紋G （寸） |
關閉高度 H |
開啟高度 H1 |
重量 （㎏） |
|
| 15 | 90 | 14 | 32 | 100 | 1/2 | 145 | 157 | 2.0 |
| 20 | 100 | 16 | 36 | 120 | 3/4 | 149 | 165 | 2.5 |
| 25 | 120 | 18 | 46 | 140 | 1 | 166 | 184 | 3.5 |
| 32 | 140 | 20 | 55 | 160 | 1 1/4 | 187 | 213 | 5.5 |
| 40 | 170 | 22 | 65 | 180 | 1 1/2 | 208 | 236 | 3.0 |
| 50 | 200 | 24 | 80 | 200 | 2 | 234 | 268 | 12.5 |
密封材料
本體 |
堆焊 | ||||
| 304 | 316 | Monel | 507鉬 | 鈷鉻鎢 | 鈷鉻鉬 |
閥體材料
鑄鋼 |
不銹鋼 | 含鉬不銹鋼 | 蒙乃爾 |
| WCB | CF8(304) | CF8M(316) |
柱塞截止閥上的密封材料
聚四氟乙烯 |
| 含氟柔性石墨 |
| 對位聚苯 |
| 含碳纖維柔性石墨 |
試驗壓力
實驗項目 |
實驗介質 | 實驗壓力 |
| 壓強實驗 | 水 | 1.5PN |
| 高壓密封實驗 | 水 | 1.1PN |
| 低壓氣密封實驗 | 氣 | 0.5-0.7MPa |
訂購注意事項：
UJ11H 內螺紋柱塞截止閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐UJ11H 內螺紋柱塞截止閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
